Как работает высокочастотная катушка Роговского?

Как работает высокочастотная катушка Роговского?

Меня, как поставщика высокочастотных катушек Роговского, часто спрашивают о том, как работают эти устройства. В этом сообщении блога я объясню принцип работы высокочастотных катушек Роговского, их преимущества и применение.

Основы катушек Роговского

Катушка Роговского — это электрическое устройство, используемое для измерения переменного тока (AC). Это тороидальная катушка с проволокой, намотанная на немагнитный сердечник. В отличие от традиционных трансформаторов тока, в которых используется магнитный сердечник, катушки Роговского имеют воздушный сердечник. Это делает их легкими, гибкими и невосприимчивыми к насыщению.

Базовая конструкция катушки Роговского состоит из длинной тонкой проволоки, намотанной по спирали вокруг гибкого немагнитного каркаса. Катушка имеет одинаковое поперечное сечение и обычно имеет открытый конец, что позволяет легко зажать ее вокруг проводника. Когда по проводнику течет переменный ток, он создает вокруг проводника магнитное поле. Катушка Роговского перехватывает это магнитное поле, и согласно закону электромагнитной индукции Фарадея в катушке индуцируется электродвижущая сила (ЭДС).

Закон Фарадея и наведенная ЭДС.

Закон Фарадея гласит, что индуцированная ЭДС в замкнутом контуре равна отрицательной скорости изменения магнитного потока через контур. Математически это можно выразить так:

$E = -N\frac{d\Phi}{dt}$

где $E$ — наведенная ЭДС, $N$ — число витков в катушке, $\frac{d\Phi}{dt}$ — скорость изменения магнитного потока.

В случае катушки Роговского магнитный поток $\Phi$ пропорционален току $I$, текущему через проводник. Итак, наведенная ЭДС в катушке Роговского пропорциональна скорости изменения тока $dI/dt$.

Чтобы получить фактическое значение тока, необходимо интегрировать выход катушки Роговского. Обычно это делается с использованием схемы интегратора, которая может быть аналоговым или цифровым интегратором. Выходной сигнал интегратора тогда пропорционален току, протекающему через проводник.

Высокочастотная работа

Высокочастотные катушки Роговского предназначены для работы на частотах, намного более высоких, чем традиционные трансформаторы тока. Они способны точно измерять токи с частотой от нескольких килогерц до нескольких мегагерц.

Ключ к высокочастотной работе катушек Роговского заключается в их конструкции с воздушным сердечником. Поскольку нет магнитного сердечника, отсутствуют гистерезис или потери на вихревые токи, которые часто встречаются в трансформаторах тока с магнитным сердечником. Это позволяет катушкам Роговского быстро реагировать на изменения тока, что делает их пригодными для высокочастотных применений.

Еще одним преимуществом высокочастотных катушек Роговского является их широкая полоса пропускания. Они могут точно измерять токи в широком диапазоне частот, что важно для таких приложений, как силовая электроника, высокочастотные инверторы и радиочастотные (РЧ) схемы.

Преимущества высокочастотных катушек Роговского

• Легкий и гибкий: Высокочастотные катушки Роговского легкие и гибкие, что упрощает их установку и использование. Их можно легко зажать вокруг проводников различных форм и размеров без необходимости разборки электрической системы.
• Иммунитет к насыщению: Поскольку они имеют воздушный сердечник, высокочастотные катушки Роговского не насыщаются даже при очень высоких токах. Это обеспечивает точные измерения в широком диапазоне значений тока.
• Широкая полоса пропускания: Как уже говорилось ранее, высокочастотные катушки Роговского имеют широкую полосу пропускания, что позволяет им с высокой точностью измерять токи на высоких частотах.
• Бюджетный: По сравнению с традиционными трансформаторами тока, высокочастотные катушки Роговского относительно недороги. Это делает их экономически эффективным решением для многих приложений.

Применение высокочастотных катушек Роговского

• Силовая электроника: Высокочастотные катушки Роговского широко используются в силовой электронике, такой как инверторы, преобразователи и приводы двигателей. Они используются для измерения тока, протекающего через силовые полупроводниковые устройства, такие как IGBT и MOSFET, для обеспечения правильной работы и защиты.
• Высокочастотные инверторы: В высокочастотных инверторах для измерения выходного тока используются высокочастотные катушки Роговского. Эта информация используется для управления выходной мощностью инвертора и для защиты инвертора от перегрузок по току.
• Радиочастотные цепи: В радиочастотных цепях высокочастотные катушки Роговского используются для измерения тока, протекающего через антенны и другие радиочастотные компоненты. Это помогает оптимизировать работу радиочастотной цепи и обеспечить правильное согласование импедансов.
• Мониторинг тока в электрических системах: Высокочастотные катушки Роговского могут использоваться для мониторинга тока в электрических системах, таких как промышленные системы распределения электроэнергии и системы возобновляемых источников энергии. Они могут предоставлять в режиме реального времени информацию о токе, протекающем через различные части системы, что полезно для обнаружения неисправностей и оптимизации системы.

Сопутствующие товары

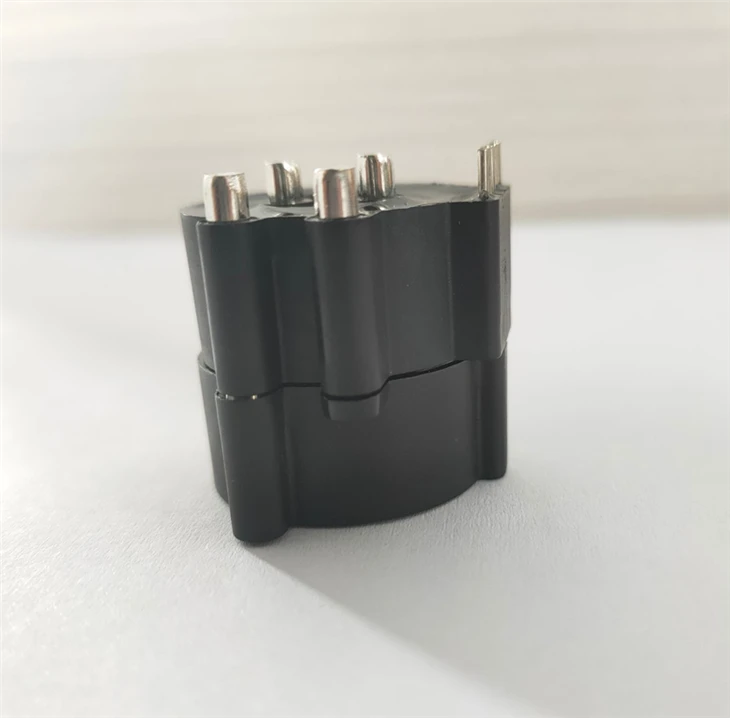

Мы также предлагаем ряд сопутствующих товаров, таких какДвухъядерный высокоточный трансформатор обнаружения тока утечки на землю,Трансформатор тока круглой нулевой последовательности, иОткрытый трансформатор остаточного тока. Эти продукты разработаны для удовлетворения конкретных потребностей различных применений и могут использоваться в сочетании с высокочастотными катушками Роговского для более комплексного измерения тока и защиты.
