Как откалибровать датчики Холла с замкнутым контуром?

Хорошо, ребята, сегодня мы углубимся в тонкости калибровки датчиков Холла с замкнутым контуром. Как поставщик этих отличных датчиков, я воочию убедился в важности правильной калибровки. Это может как улучшить, так и ухудшить работу вашего оборудования, так что давайте начнем!

Что такое датчики Холла с замкнутым контуром?

Прежде всего, для тех, кто, возможно, не очень знаком, для измерения тока используются датчики Холла с замкнутым контуром. Они работают по принципу эффекта Холла, когда напряжение генерируется на проводнике, когда он помещен в магнитное поле и через него течет ток. В схеме с замкнутым контуром датчик использует обратную связь для поддержания магнитного поля в состоянии нулевого потока, что приводит к высокоточным измерениям тока.

Мы предлагаем широкий выбор таких датчиков. Например,Датчик тока на эффекте Холла 1000A LO - HACL - 1000LFAэто зверь, когда дело доходит до работы с большими токами. Он предназначен для применений, в которых необходимо точно измерять большие величины тока, например, в промышленных системах распределения электроэнергии.

Почему калибровка имеет решающее значение

Калибровка похожа на настройку музыкального инструмента. Если он не в порядке, страдает вся производительность. Калибровка датчиков Холла с замкнутым контуром гарантирует, что выходной сигнал точно соответствует входному току. Со временем такие факторы, как изменения температуры, старение компонентов и электрические шумы, могут привести к отклонению выходного сигнала датчика от фактического значения тока.

Некалиброванный датчик может привести к неправильным показаниям, что может иметь серьезные последствия. В промышленной автоматизации неточные измерения тока могут привести к неисправности оборудования, что приведет к дорогостоящим простоям. На зарядных станциях для электромобилей неправильные показания могут привести к чрезмерной или недостаточной зарядке, что не только влияет на срок службы аккумулятора, но также может представлять угрозу безопасности. Вот почему нашВысокоточный датчик Холла настоящего для зарядных станций ЛО электромобиля - КЛ2А - 300разработан таким образом, чтобы его можно было легко калибровать для поддержания высокой точности в таких критических приложениях, как это.

Инструменты, необходимые для калибровки

Прежде чем приступить к процессу калибровки, вам необходимо собрать несколько инструментов. Вам понадобится прецизионный источник тока. Это устройство, способное генерировать известный и стабильный ток. Точность вашей калибровки зависит от точности этого источника тока, поэтому приобретите хороший.

Вам также понадобится высокоточный вольтметр. Поскольку выходной сигнал датчика Холла представляет собой напряжение, соответствующее измеренному току, вы будете использовать вольтметр для точного измерения этого выходного напряжения.

Наконец, система сбора данных может быть очень удобной. Это позволяет записывать и анализировать данные во время процесса калибровки. Это может помочь вам обнаружить любые тенденции или аномалии в работе датчика.

Процесс калибровки

Теперь давайте шаг за шагом пройдемся по процессу калибровки.

1. Начальная настройка

   • Сначала убедитесь, что датчик правильно установлен и подключен. Проверьте всю проводку, чтобы убедиться в отсутствии ослабленных соединений или коротких замыканий.
   • Включите датчик и дайте ему немного прогреться. Обычно достаточно 15–30 минут. Это позволяет датчику достичь стабильной рабочей температуры, поскольку температура может повлиять на работу датчика.

2. Калибровка нуля – тока

   • Установите прецизионный источник тока на выходной нулевой ток.
   • С помощью вольтметра измерьте выходное напряжение датчика. Теоретически это напряжение должно быть равно нулю, но на самом деле может иметь место небольшое напряжение смещения.
   • Если имеется напряжение смещения, регулируйте потенциометр регулировки нуля датчика (если он есть), пока выходное напряжение не станет равным нулю. Этот шаг имеет решающее значение, поскольку он устраняет любую базовую ошибку датчика.

3. Полномасштабная калибровка

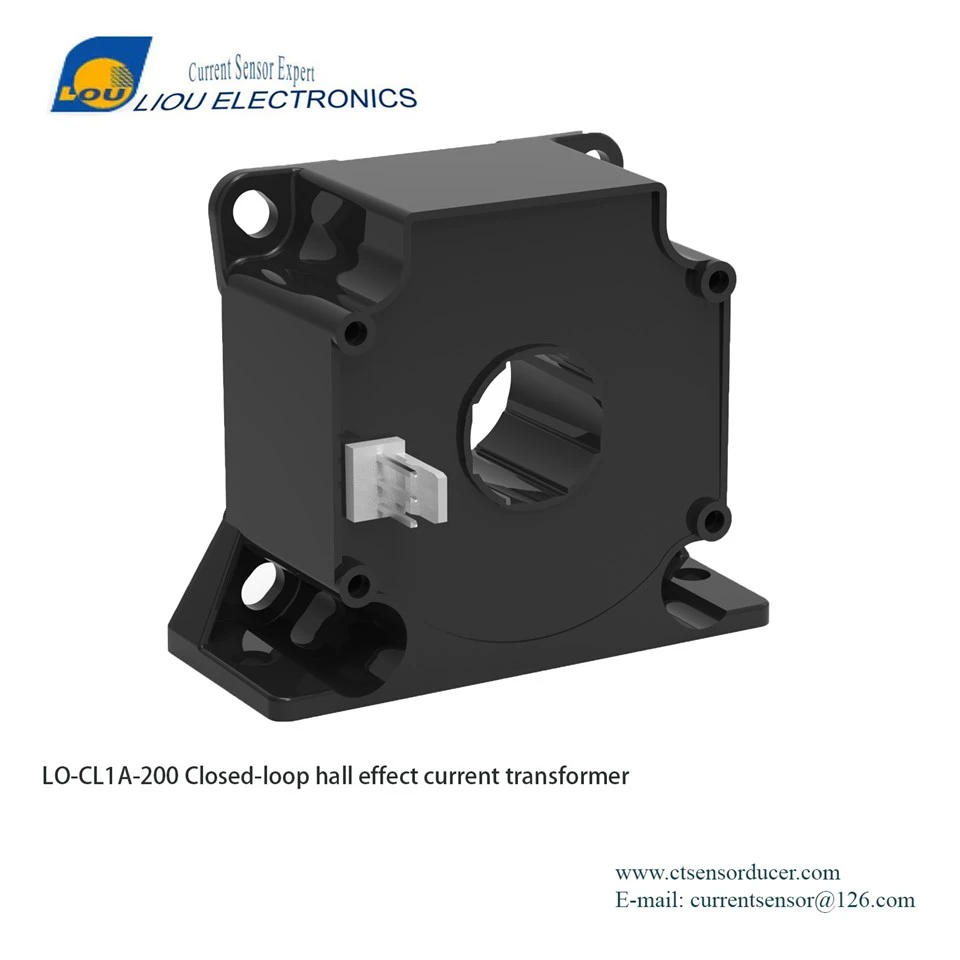

   • Установите прецизионный источник тока на полный ток датчика. Например, если вы калибруетеДатчик Холла промышленной автоматизации настоящий с широкодиапазонным измерением ЛО - КЛ1А - 200и его полный ток составляет 200 А, установите источник тока на выход 200 А.
   • Еще раз измерьте выходное напряжение датчика. Выходное напряжение должно соответствовать полному току согласно характеристикам датчика.
   • Если измеренное напряжение отличается от ожидаемого значения, отрегулируйте коэффициент усиления датчика – регулировочный потенциометр (при наличии). Продолжайте регулировку до тех пор, пока выходное напряжение не будет соответствовать ожидаемому значению в пределах допустимого допуска.

4. Калибровка промежуточных точек



   • Возьмите несколько промежуточных значений тока между нулем и полным током. Например, вы можете снимать показания при 20 %, 40 %, 60 % и 80 % от максимального тока.
   • В каждой промежуточной точке измерьте выходное напряжение и сравните его с ожидаемым значением. При наличии отклонений по возможности внесите небольшие корректировки в параметры датчика. Это гарантирует, что датчик имеет линейный отклик во всем диапазоне измерений.

5. Проверка и запись

   • После завершения этапов калибровки проверьте калибровку, выполнив еще несколько измерений тока в разных точках и проверив выходные напряжения. Убедитесь, что измеренные значения находятся в пределах указанного диапазона точности датчика.
   • Запишите все данные калибровки, включая значения входного тока, измеренные выходные напряжения и любые выполненные настройки. Эта документация важна для контроля качества и дальнейшего использования.

Устранение проблем с калибровкой

Иногда в процессе калибровки могут возникнуть проблемы. Вот несколько распространенных проблем и способы их устранения.

• Непоследовательный вывод: Если выходное напряжение колеблется или дает противоречивые показания, проверьте наличие электрических помех. Убедитесь, что датчик и калибровочное оборудование надлежащим образом экранированы. Также проверьте проводку на наличие ослабленных соединений или поврежденных кабелей.
• Неспособность достичь ожидаемых значений: Если вы не можете настроить выходной сигнал датчика в соответствии с ожидаемыми значениями, возможно, датчик поврежден. Осмотрите датчик на наличие физических повреждений и при необходимости замените его.
• Проблемы с напряжением смещения: Если напряжение смещения слишком велико и вы не можете отрегулировать его до нуля, возможно, проблема во внутренней схеме датчика. В этом случае лучше всего обратиться к техническому описанию датчика или обратиться к производителю за дополнительной помощью.

Заключительные мысли и призыв к действию

Калибровка датчиков Холла с замкнутым контуром — это важнейший процесс, который обеспечивает точные измерения тока и надежную работу. Используете ли вы нашДатчик тока на эффекте Холла 1000A LO - HACL - 1000LFAдля сильноточных приложений,Датчик Холла промышленной автоматизации настоящий с широкодиапазонным измерением ЛО - КЛ1А - 200для систем автоматизации илиВысокоточный датчик Холла настоящего для зарядных станций ЛО электромобиля - КЛ2А - 300для зарядки электромобилей ключевое значение имеет правильная калибровка.

Если вы ищете высококачественные датчики Холла с замкнутым контуром или вам нужна дополнительная информация о калибровке, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам со всеми вашими потребностями в датчиках. Независимо от того, являетесь ли вы малым бизнесом или крупным промышленным предприятием, наши датчики разработаны с учетом ваших требований. Свяжитесь с нами сегодня, чтобы начать обсуждение ваших конкретных потребностей и того, как наши датчики могут вписаться в ваши приложения.
