Как использовать калибровочное оборудование для трехфазного трансформатора тока?

Трансформатор трехфазного тока (ТТ) — важнейшее устройство в электроэнергетических системах, используемое для измерения и контроля тока в трехфазных цепях. Как поставщик трансформаторов трехфазного тока, я понимаю важность правильной калибровки для обеспечения точной и надежной работы. В этом сообщении блога я расскажу вам о процессе использования калибровочного оборудования для трехфазного трансформатора тока.

Понимание основ трехфазных трансформаторов тока

Прежде чем углубляться в процесс калибровки, важно иметь общее представление о том, как работают трансформаторы трехфазного тока. Трехфазный трансформатор тока состоит из трех отдельных трансформаторов тока, каждый из которых предназначен для измерения тока в одной фазе трехфазной электрической системы. Эти трансформаторы понижают высокий ток в первичной цепи до более низкого и более управляемого тока во вторичной цепи, который затем можно измерить с помощью таких инструментов, как амперметры, ваттметры и защитные реле.

Точность трехфазного трансформатора тока определяется его ошибкой коэффициента трансформации и ошибкой фазового угла. Ошибка коэффициента трансформации представляет собой разницу между фактическим и номинальным коэффициентом трансформации, а ошибка фазового угла — это разница между фазовым углом первичного и вторичного токов. Калибровка — это процесс настройки трансформатора тока для минимизации этих ошибок и обеспечения соответствия требуемым стандартам точности.

Выбор подходящего калибровочного оборудования

Первым шагом при калибровке трехфазного трансформатора тока является выбор соответствующего калибровочного оборудования. К наиболее распространенным типам калибровочного оборудования для ТТ относятся:

• Текущие калибраторы:Эти устройства используются для генерации известных токов различной величины и частоты. Обычно они используются для проверки точности коэффициента трансформации трансформатора тока.
• Измерители фазового угла:Эти приборы измеряют разность фаз между первичным и вторичным токами трансформатора тока. Они используются для проверки точности фазового угла трансформатора тока.
• Многофункциональные тестеры:Эти устройства сочетают в себе функции калибраторов тока и измерителей фазового угла, что позволяет проводить всестороннюю проверку точности трансформаторов тока.

При выборе калибровочного оборудования важно выбирать устройства, совместимые со спецификациями вашего трехфазного трансформатора тока. Убедитесь, что калибровочное оборудование имеет соответствующий диапазон тока, класс точности и частотную характеристику, соответствующие требованиям вашего трансформатора тока.

Подготовка трансформатора трехфазного тока к калибровке

Перед началом процесса калибровки важно правильно подготовить трансформатор трехфазного тока. Вот шаги, которые необходимо выполнить:

1. Осмотрите КТ:Проверьте трансформатор тока на наличие видимых повреждений или признаков износа. Убедитесь, что клеммы чистые и не подвержены коррозии.
2. Отключите трансформатор тока от цепи:Перед выполнением любой калибровки отключите трансформатор тока от электрической цепи, чтобы предотвратить опасность поражения электрическим током.
3. Подключите калибровочное оборудование:Подключите калибровочное оборудование к вторичным клеммам трансформатора тока. Убедитесь, что соединения надежны и соблюдена полярность.

Выполнение калибровки

После подготовки трансформатора тока и подключения калибровочного оборудования можно начинать процесс калибровки. Вот шаги, которые необходимо выполнить:

1. Проверьте точность соотношения:Используйте калибратор тока для генерации известного тока на первичной обмотке трансформатора тока. Измерьте вторичный ток с помощью подходящего амперметра. Сравните измеренный вторичный ток с ожидаемым значением, основанным на номинальном коэффициенте трансформации трансформатора тока. Рассчитайте погрешность коэффициента трансформации и при необходимости отрегулируйте ТТ.
2. Проверьте точность фазового угла:Используйте измеритель фазового угла для измерения разности фаз между первичным и вторичным токами трансформатора тока. Сравните измеренную разность фазового угла с ожидаемым значением, основанным на характеристиках трансформатора тока. Рассчитайте ошибку фазового угла и при необходимости отрегулируйте трансформатор тока.
3. Повторите тесты:Повторите тесты на точность коэффициента трансформации и фазового угла при различных уровнях тока и частотах, чтобы убедиться в точной работе трансформатора тока в различных условиях эксплуатации.

Документирование результатов калибровки

После завершения процесса калибровки важно задокументировать результаты калибровки. Эта документация должна включать следующую информацию:

• Дата и время калибровки:Запишите дату и время выполнения калибровки.
• Идентификация КТ:Укажите номер модели, серийный номер и номинальные характеристики трансформатора тока.
• Используемое калибровочное оборудование:Укажите марку, модель и серийный номер используемого калибровочного оборудования.
• Результаты испытаний:Запишите ошибку соотношения, ошибку фазового угла и другие соответствующие результаты испытаний для каждого уровня тока и частоты.
• Внесены коррективы:Если в процессе калибровки в ТТ были внесены какие-либо изменения, задокументируйте характер и степень этих изменений.

Документация результатов калибровки служит записью характеристик трансформатора тока и может использоваться в будущем для справочных целей и обеспечения соответствия требованиям.

Поддержание калибровки трехфазного трансформатора тока

Калибровка – это не разовое мероприятие. Чтобы обеспечить постоянную точность и надежность трансформатора трехфазного тока, важно проводить регулярное техническое обслуживание и проверки калибровки. Вот несколько советов по поддержанию калибровки вашего трансформатора тока:

• Следуйте рекомендациям производителя:Рекомендуемый интервал калибровки и процедуры технического обслуживания вашего трансформатора тока см. в инструкциях производителя.
• Храните трансформатор тока правильно:Храните трансформатор тока в чистом, сухом помещении с контролируемой температурой во избежание повреждений и деградации.
• Регулярно проверяйте трансформатор тока:Регулярно проводите визуальный осмотр трансформатора тока на предмет каких-либо признаков повреждений или износа.
• Выполняйте периодические проверки калибровки:Запланируйте периодические проверки калибровки, чтобы гарантировать, что трансформатор тока продолжает соответствовать требуемым стандартам точности.

Заключение

Правильная калибровка трехфазного трансформатора тока необходима для точного и надежного измерения тока в электроэнергетических системах. Следуя инструкциям, описанным в этом сообщении блога, вы сможете эффективно использовать калибровочное оборудование для калибровки трехфазного трансформатора тока и обеспечения его оптимальной производительности.

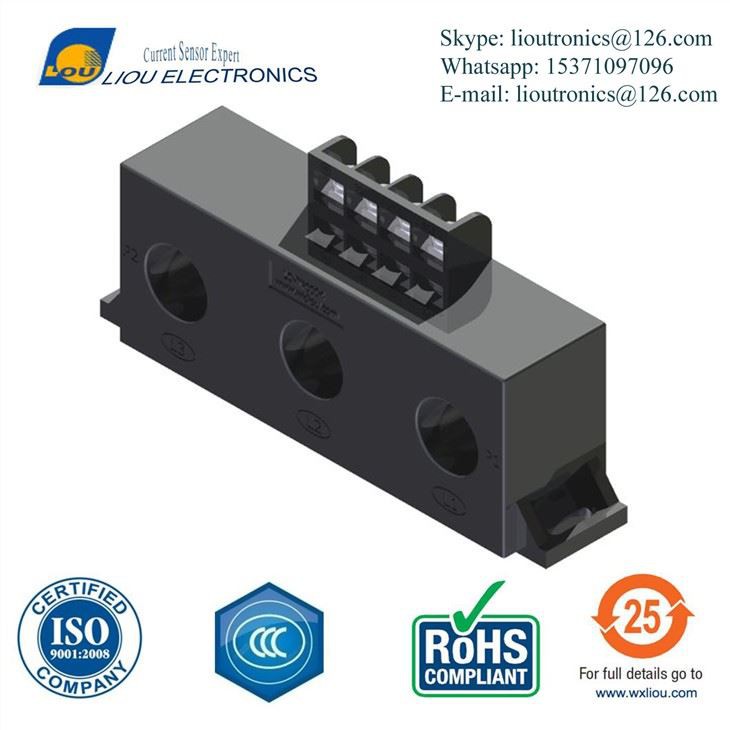

Как поставщик высококачественных трансформаторов трехфазного тока, мы предлагаем широкий ассортимент продукции, отвечающей вашим конкретным потребностям. Наш1: Высокоточный трехфазный трансформатор тока 2000 г.,Трансформатор трехфазного тока 1: 2000, и100:5 Трехфазный трансформатор токапредназначены для обеспечения точного и надежного измерения тока в различных приложениях.

Если вы заинтересованы в покупке наших трансформаторов трехфазного тока или у вас есть какие-либо вопросы по калибровке или другим связанным темам, пожалуйста, свяжитесь с нами. Мы с нетерпением ждем возможности обсудить ваши требования и предоставить вам лучшие решения для нужд вашей электроэнергетической системы.

Ссылки

• Электроэнергетические системы: проектирование и анализ, Туран Гонен
• Трансформаторы тока: теория, конструкция и применение, Э. В. Кимбарк.
• Стандарт IEEE C57.13 — Стандартные требования, терминология и правила испытаний для измерительных трансформаторов
