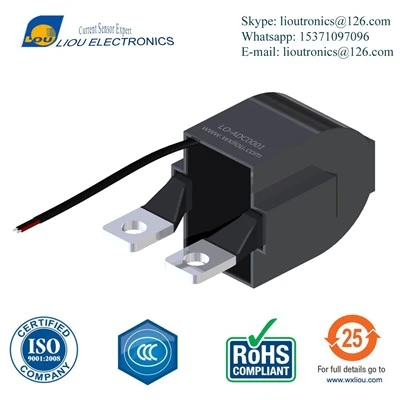

Высокоточный трансформатор тока 1:2500 с шиной класса 0,1
Счетчик трансформаторов тока — это просто счетчик, который используется вместе с измерительными трансформаторами, известными как трансформаторы тока. Они также известны как CT. В учете электроэнергии счетчики делятся на два типа. Есть автономные счетчики. Кроме того, существуют трансформаторные счетчики. Трансформаторные счетчики также известны как счетчики трансформаторов тока.
- Внедрение продукции
Описание
50/60 Гц, однофазный, датчик переменного тока
Динамический диапазон от 0,25 до 80 А.
Соответствует IEC62053-21 классу 1
Соответствует IEC {{0}} класс 0,1 Фазовая погрешность < 5'
Невосприимчив к внешнему магнитному полю переменного тока. Невосприимчивость к постоянному току и постоянному магнитному полю
Очень низкий температурный коэффициент
Соответствует системе теплоизоляции UL класса B (130 градусов).
Соответствует UL 94V-0
Сопротивление изоляции переменного тока: 4 кВ в течение 60 с.
Приложение
• Электрический счетчик
• Запись
• Мониторинг мощности
• Управление энергией
• Мониторинг альтернативной энергетики
|
ЭЛЕКТРИЧЕСКИЕ СПЕЦИФИКАЦИИ НА 25степень |
||||||||||
|
Номер модели |
Поворотный рацион |
Ипри4 |
выход5 |
Ипримакс6 |
Ioutmax7 |
RS |
Точность Сорт3 |
RL8 |
Масса |
Частота диапазон |
|
Усилители |
мА |
Усилители |
мА |
Ом |
|
Ом |
(g) |
(Гц) |
||
|
ЛО-EM0005 |
1:2500 |
5 |
2 |
80 |
32 |
|
0.1 |
20 |
|
50-60 |
Примечание:
1. Выходное напряжение пропорционально производной (di/dt) входного тока на основе принципа катушки Роговского.
2. Предполагается, что все значения тока и напряжения имеют синусоидальную форму при Fr, постоянной номинальной частоте в Гц, измеренной как среднеквадратичное значение.
3.Класс точности согласно IEC60044-1Таблица 11.
4.Ipri=Номинальный первичный ток.
5.Iout=Номинальный вторичный ток.
6.Iprimax=Измеренный максимальный первичный ток.
7.Loutmax=Измеренный максимальный вторичный ток.
8.RL=Прекращение сопротивления. Изменение нагрузочного сопротивления увеличивает или уменьшает выходное напряжение/амперы в соответствии со следующим:
уравнение RL=Vout*Nsec/Ipri
|
АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ |
|
|
Диапазон рабочих температур свободного воздуха |
-40 градус до 85 градусов |
|
Диапазон температур хранения |
-40 градуса до 100 градусов |
|
ИНФОРМАЦИЯ О ПРИВЕДЕНИЯХ |
|
|
24AWG UL1569 Выводные провода |
Длина выводов: 105±5 мм |
|
Разобранный и луженый |
4±2 мм |
Механические характеристики
