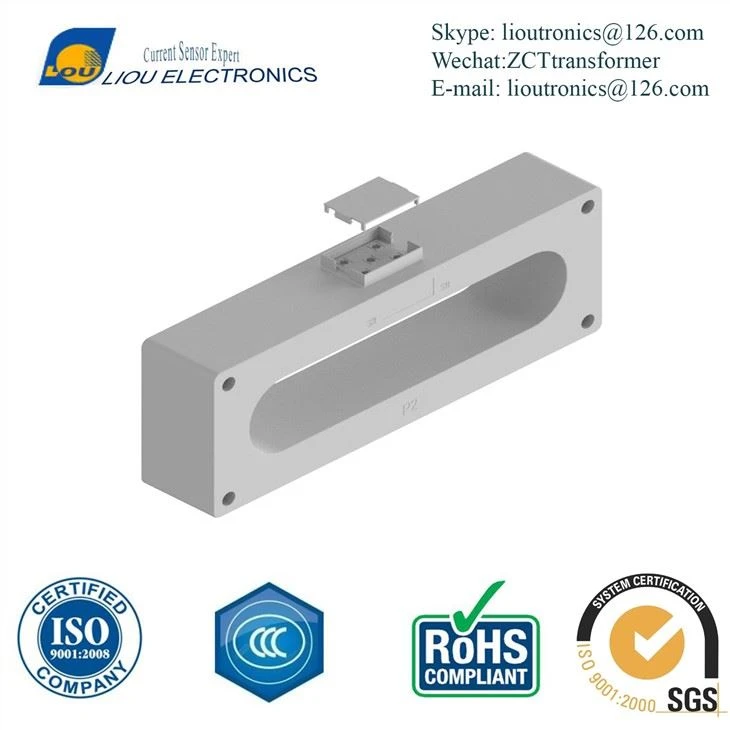

Прямоугольный трансформатор остаточного тока LO-JRCT-259



RТрансформатор остаточного тока прямоугольного типа



Артикул: LO-JRCT-259



Описания:



Трансформатор тока с центральным сквозным отверстием в основном используется в кабельных цепях. Его структура проста, мала по размеру, гибка в применении и хорошо соответствует спецификациям кабеля, используемого в основной цепи. Диаметр сквозного-отверстия этой серии составляет от 100 до 300 мм, ток главной цепи составляет 63–2000 А. Эта серия продуктов может соответствовать техническим требованиям различной точности, например 0,2, 0,5 и 1. В то же время она может соответствовать строгим требованиям нового национального стандарта по характеристикам баланса. Значение несбалансированного выходного тока также может быть лучше, чем 30 мА, 10 мА, 5 мА. Даже 3 мА значительно снижает количество ложных срабатываний, вызванных помехами магнитного поля тока главной цепи, что обеспечивает достаточную гарантию надежности оборудования. Отличный и передовой производственный процесс. Чтобы обеспечить уровень точности, надежности и другие технические требования, эта серия продуктов соответствует требованиям GB-14287.2-2005 и GB14287.2-20140.



Функции:

• Центральная структура сердечника и огнестойкая эпоксидная смола залиты и имеют хорошую стабильность.
• Использование высокомагнитной никелевой стали или нанокристаллической стали, отличная линейность, высокая чувствительность.
• Отличные характеристики баланса и высокая устойчивость к электромагнитным помехам.
•

Использование:



• Электрический пожарный мониторинг
• система предотвращения пожара
• умная энергосистема
• система заземления малого тока
• электромагнитное реле
• защита компьютера



Электрические характеристики:

Элемент	Символ	Спецификация	Элемент	Символ	Спецификация
Частота	f	50 Гц-60 Гц	Ток главной цепи	A	1000A
Номинальный ток	In	1A	Сопротивление изоляции	－	500 МОм/500 В/мин
Номинальный ток в секунду	IO	0,5 мА	Привет-тест на травку	－	3000Vпеременного тока(среднеквадратичное значение) (2 мА/1 мин)
Номинальный нагрузочный резистор	Ω	200
Линейность	f	<1.5%	Операция температура	Та	-12 градусов ~ +45 градусов
Точность	-	Класс 0,5	Хранилище Температура	Ц	-20 градусов ~ +75 градусов
Непрерывный тепловой ток	A	2	Небаланс тока	мА	<30mA with U shape method





























Принципиальная схема:





Размеры:
