Rтрансформатор остаточного тока этангулярного тока.



P\/N: Lo-Jrct-xx



Обзор продукта:

Трансформаторы остаточного тока серии LO-JRCT-XX в основном используются в шкафах распределения низкого напряжения, таких как 380 В и 660 В, для непрерывного обнаружения и контроля остаточного тока в соответствующих узлах установки цепей.

Эта серия оснащена корпусом, изготовленным из экологически чистого пламени, снимающегося на плавном инженерном пластиковом пластике, с высокой магнитной проводимостью нанокристаллическим мягким магнитным материалом. Эти характеристики придают продуктам высокую точность, хороший баланс, небольшой размер, высокую прочность на изоляцию, сильную ударную сопротивление и легкую установку, обеспечивая надежную и стабильную работу в помещении.

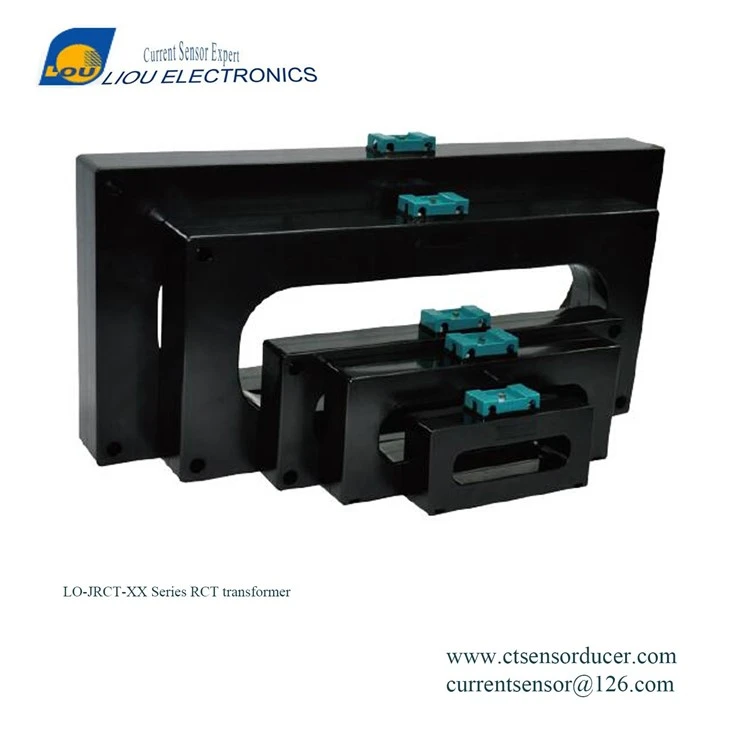

Серия LO-JRCT-XX включает в себя семь прямоугольных оконных продуктов, подходящих для схем шины.

Вся серия может быть настроена с помощью дополнительного унифицированного корпуса в части проводной терминала, обновляя продукт до терминала сбора сигналов с функциями обработки сигналов и связи в соответствии с требованиями клиента.

Все продукты разработаны с четырьмя терминалами проводов. Вторичный выход трансформатора занимает два терминала, и дополнительная тестовая обмотка может быть добавлена ​​по мере необходимости для моделирования утечки путем ввода небольшого тока, позволяя мониторинг рабочего состояния трансформатора в режиме реального времени.

Более крупные продукты, установленные на схемах шины, из -за более тяжелого веса поставляются со специальным монтажным кронштейном, чтобы надежно исправить более тяжелые продукты внутри распределительного шкафа. Тем не менее, прочность монтажной пластины распределительного шкафа должна быть высокой. Рекомендуется использовать плоский монтажный кронштейн для повышения стабильности установки.





Размеры:

Спецификации модели	Ток основной цепи (а)	Общие размеры (мм)							Размеры (мм)
		H1	H2	L1	D1	C2	C1	R	S1	S2	M
Lo-jrct -30	Меньше или равен 160а	93	78	170	45	122	30	12	59	147	5
Lo-jrct -35	Меньше или равен 250а	99	83	198	45	150	35	14.5	64	175	5
Lo-jrct -40	Меньше или равен 400а	119	104	256	45	192	40	16.5	85	230	5
Lo-jrct -50	Меньше или равен 630а	134	118	288	45	220	50	21.5	99	262	5
Lo-jrct -60	Меньше или равен 1000а	144	128	368	45	300	60	25	103	343	8
Lo-jrct -120	Меньше или равен 1600а	240	224	504	60	400	120	50	192	472	8
Lo-jrct -160	Меньше или равен 3200а	288	272	612	60	500	160	70	240	580	8



Общие технические характеристики:



Техническая спецификация	Электрические характеристики
Оцененный первичный ток	1000 мА	5A	5A	10A	10A
Оценка вторичного тока	0. 5ma	2,5 мА	5 мА	5 мА	10 мА
Оцененный непрерывный тепловой ток	2000 мА	10A	10A	50A	50A
Рабочая частота	50-60 Гц
Оцененный класс точности	Равный или выше класс 0. 5
Рабочее напряжение	<=660V
Огнестипительный класс	Ul94v -0
Устойчивость к изоляции	>= 1 M OHMS @500VDC
Диэлектрическая прочность	AC3KV\/2MA\/60S\/50 Гц
Тепловой класс	Класс б



Когда соответствующий ток переменного тока проходит трансформатор остаточного тока, напряжение выходного отбора проб должно соответствовать требованиям, перечисленным в таблице ниже

R {{0}} ω c =0. 0 22UF ток частота источника источника: 50-60 hz, класс точности лучше, чем 0,1%, класс точность метра напряжения в диапазоне тестирования MV лучше 0,1%, чем 0,1%.

Значение тока обнаружения (MA)	Текущий диапазон (MA)	Нагрузочный резистор	Тестирование терминалов	Диапазон отбора проб (MV)
50	49.75-50.25	1 0 00ω\/0,022UF	S1-S2	24.64-25.64
200	199-201			97.18-101.14
500	498-502			243.01-253.01
800	796-804			388.7-404.7
1000	995-1005			486.25-506.26
